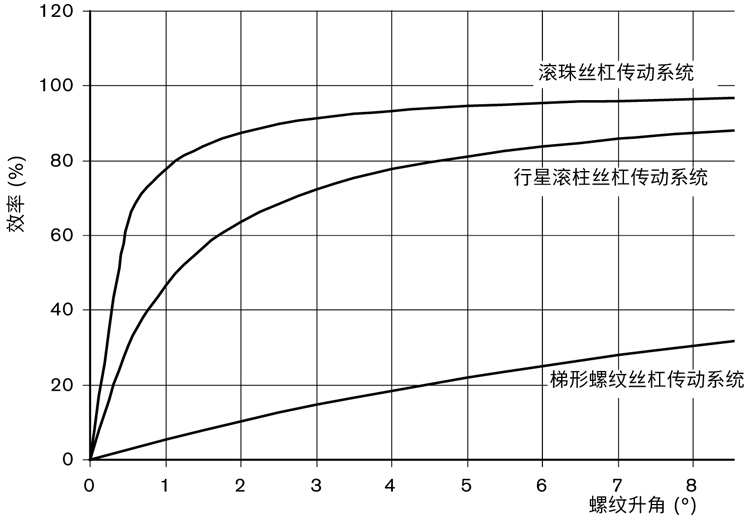

　　用效率決定將旋轉運動轉換為縱向運動所需的轉矩。由于高效率的原因，行星滾柱絲杠傳動系統原則上不會自鎖。
安全提示:在安裝時，客戶必須檢查是否需要獨立的防墜落保護裝置。請?jiān)儐枴?/p>

　　與梯形螺紋絲杠傳動系統相比的優點:

　　1,在梯形螺紋絲杠傳動系統中所能達到的僅有50%的機械效率，而在行星滾柱絲杠傳動系統中可達到*高90%，在滾珠絲杠傳動中則能達到*高 98%。

　　2,幾乎無磨損的運行，帶來了很長的使用壽命。

　　3,只需很小的驅動功率

　　4,無爬行現象

　　5,精確定位

　　6,較高的運行速度

　　7,發熱較少

　　行星滾柱絲杠傳動系統的選擇標準（摘錄）

　　在確定一套行星滾珠絲杠傳動系統時，下述canshu是**重要的：

　　1,精度要求 (導程誤差)

　　2,載荷

　　3,使用壽命

　　4,臨界轉速

　　5,彎曲

　　6,剛度/無間隙性

　　7,轉速特性值 (允許的*大直線速度)

　　注意:必須避免徑向和偏心力，因?yàn)樗鼈儗?duì)行星滾柱絲杠傳動系統的使用壽命和功能有負面的影響。在特殊的使用條件時，請?jiān)儐枴?/p>

　　為了在設計和費用方面都取得*佳方案，應該注意下述幾點：

　　1,在計算使用壽命時應使用平均載荷和平均轉速，而不是*大值。

　　2,為使我們能為客戶提供一個*佳方案，請?jiān)谠儐枙r(shí)附上裝配圖或者螺母周圍情況jiantu。

　　額定靜載荷C₀:額定靜載荷的定義是作用于絲杠軸線上的，能夠產生 0.0001 x 滾動體直徑的永久變形的軸向載荷。

　　額定動載荷C:額定動載荷定義為作用在軸線上的大小和方向都不改變的軸向載荷，在其作用下，足夠數量的相同行星滾柱絲杠傳動系統有 90% 能夠達到旋轉一百萬次的額定壽命。

　　公差等級的修正系數:取決于絲杠的公差等級，額定靜載荷 C₀ 和額定動載荷 C 必須乘以修正系數 f_ac 。

　　使用壽命:額定壽命是用回轉次數 (或在恒定轉速下的小時數) 來表示的，它定義為 90% 的足夠數量的相同行星滾柱絲杠傳動系統出現材料疲勞現象以前能夠達到或*過的數值。如果單位為圈數或小時，則額定使用壽命用 L 或 Lh 計算。

　　使用壽命計算依據的是*佳的安裝和環境條件。如此，影響潤滑狀態可以例如通過供應介質降低使用壽命。

　　臨界轉速和彎曲:臨界轉速和彎曲可借助于圖表進行核查。用于準確的計算： 公式 12 15 見計算章節

　　轉速特性值 d₀ · n

　　由于其結構，力士樂行星滾柱絲杠傳動系統可以用*高的轉速運行，因此，轉速特性值可以達到 150 000。短時也可能*出該轉速特性值，請?jiān)儐枴?/p>

　　d 0 · n ≤ 150 000

　　d 0 =  標稱直徑  (mm)

　　n  =  轉速  (rpm)

　　理論上可以達到的*大直線速度 v max (m/min) 可在各相應的螺母類型的頁上找到。實際可達到的速度主要取決于預緊和工作時間。原則上，它受臨界轉速限制。（見計算章節）

　　材料、硬度:行星滾柱絲杠傳動系統采用高級調質鋼，滾動軸承鋼或者滲碳鋼制造。絲杠滾道和螺母滾道硬度*小為 HRC 58。絲杠端部未淬火。

　　技術說明

　　密封 :行星滾柱絲杠傳動系統要求防塵設施。特別合適的措施是平面防護罩、波紋罩或其它罩殼。由于在一些情況下這些措施都不能達到要求，我們額外研制了一種無縫隙唇形密 封，它能保證*佳的密封效果；由于其摩擦*小，而保持了原來的高效率。因此，我們的行星滾柱絲杠傳動系統可以*佳地帶密封唇供貨。應客戶明確的要求，可以**放棄密封。
為了確保密封件的功能，必須定期清除污物。

　　短行程(如果行程 ≤ 螺母長度 L，則為短行程)

　　潤滑：短行程時，不進行完整的循環。由此不會形成足夠的潤滑油膜，從而可能提前產生磨損破壞。為了在此進行補救，我們建議縮短潤滑周期和執行*長的行程（＂潤滑行程＂）。

　　額定載荷：在短行程時，負載區域中一個點的滾動次數將增加。由此將導致額定載荷減小。請?jiān)儐枴?/p>

       允許工作溫度:行星滾柱絲杠傳動系統（標準型）在螺母外表面所測得的允許長期工作溫度為 60 °C。

　　允許的工作溫度:–10 °C ≤ T 工作  ≤ 60 °C

　　允許的軸承溫度:–15 °C ≤ T 軸承  ≤ 80 °C

　　具有高負載和/或快速循環的應用可能會導致產生過量的熱。為了避免過度發熱，Bosch Rexroth 建議冷卻絲杠和/或螺母。此外，還可以提供針對高溫應用的解決方案。

　　軸承：在計算整個系統的使用壽命時，必須單獨考慮支承
