直線模組有幾種叫法,線性模組、直角坐標機器人、直線滑臺等,是繼直線導軌、直線運動模組、滾珠絲桿直線傳動機構的自動化升級單元??梢酝ㄟ^各個單元的組合實現負載的直線、曲線運動,是輕負載的自動化更加靈活、定位更加精準。
訂購傳感器和安裝件
組件 |
用途 |
名稱 |
電磁傳感器
R114134020 |
限位開關 (PNP/NC) |
MZT8-03VPO-KRDS14 |
R114134021 |
參考開關 (PNP/NO) |
MZT8-03VPS-KRDS13 |
R114134022 |
限位開關 (NPN/NC) |
MZT8-03VNO-KRDS16 |
R114134023 |
參考開關 (NPN/NO) |
MZT8-03VNS-KRDS15 |
光學傳感器
R116134020 |
限位開關 / 參考開關 (PNP) |
EE-SX672P |
R116134021 |
限位開關 / 參考開關 (NPN) |
EE-SX672 |

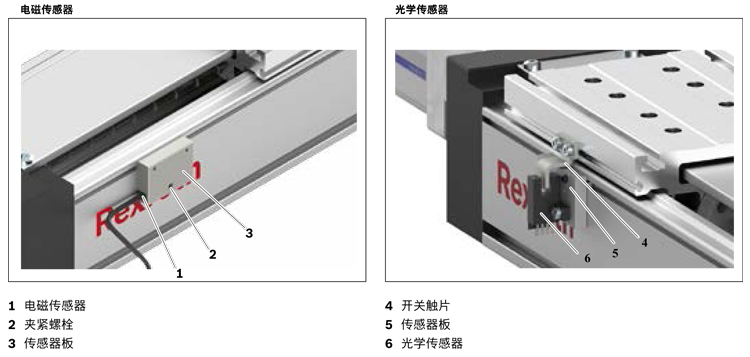

傳感器安裝組件
電磁傳感器
開關致動器是內置在滑臺內的磁鐵(無需開關觸片)??稍谡麄€(gè)行程上自由設置開關位置。 款式:霍爾傳感器
光學傳感器
開關致動器是開關觸片??稍谡麄€(gè)行程上自由設置開關位置。
一般安裝說明:
傳感器安裝在功能模塊的同一側(左側或右側),并且必須在將功能模塊固定在基座上后再安裝。
關于裝配和開關位置確定的說明參見功能模塊說明書。
技術數據參見章節"安裝件和配件"

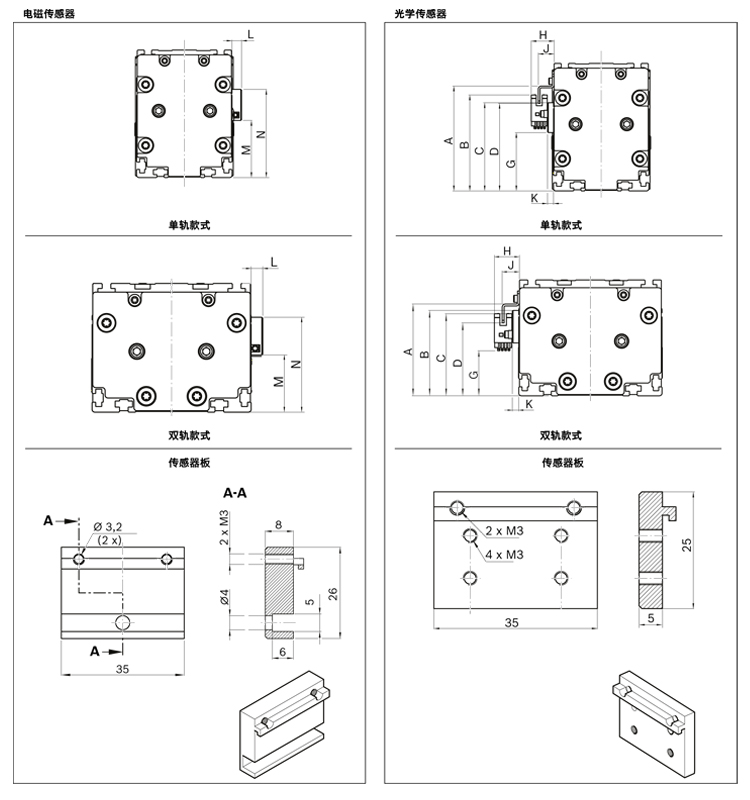

傳感器安裝組件
